BET analyzátor povrchové plochy



BET analyzátor pórovitosti a povrchové plochy





1.Analytické principy

Pracovním principem přístroje je mezinárodně uznávaná metoda izotermické fyzikální adsorpce statické kapacity. Celý počítač je řízen automaticky a není potřeba žádné ruční sledování. Tato technologie přístroje požádala o příslušné národní patenty.

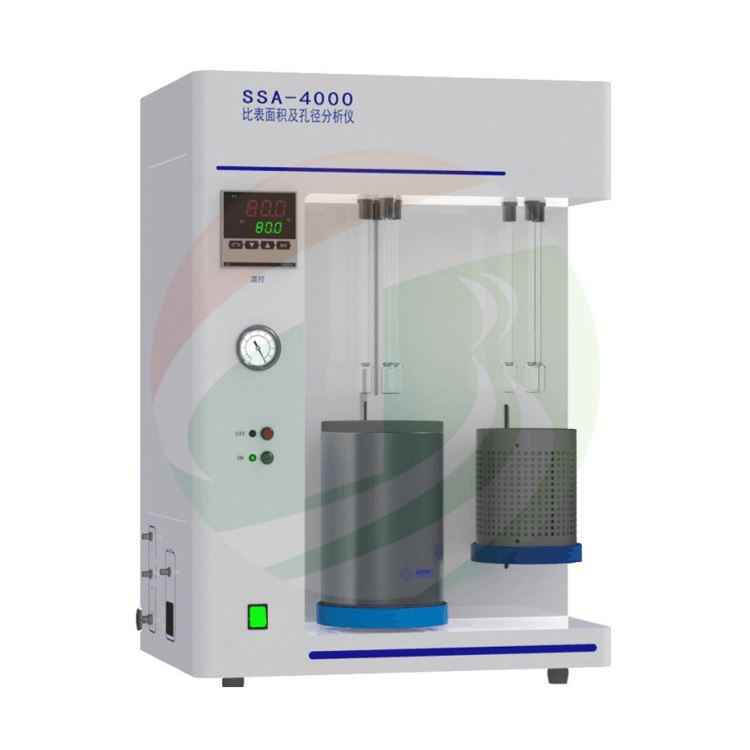

Automatický analyzátor plochy povrchu a pórovitosti SSA-4000 může analyzovat tři vzorky současně. Software pro obsluhu zařízení je vyvíjen naší společností.

Přístroj může provádět jednobodový, vícebodový BET specifický povrch, BJH mezopóry, distribuci pórů, velikost pórů, celkový objem a plochu pórů a průměrnou velikost pórů pro analýzu více dat. Rozsah analýzy specifického povrchu je 0.01 m2/g do neznámé horní hranice a rozsah analýzy apertury je 0.35-500nm, což může splňovat experimentální požadavky za podmínek různé provozní podmínky.



2. Technologická výhoda:

2.1. Nezávislý testovací port tlaku nasycených par P0.

2.2. Nezávislá stanice pro přípravu vzorků (volitelně 3 pracovní pozice): Vakuové odplynění a dehydratace ve vyhřívaném prostředí, úprava vytěsňování plynu a ochrana dusíkem.

2.3. Každý analytický port má nezávislý tlakový senzor pro zlepšení účinnosti testu

2.4. Unikátní vícepolohový řídicí systém pro výměnu vzduchu: Nastavitelný tlakový gradient (přímo ovlivňuje dobu testu, počet datových bodů, přesnost testu).

2.5. Unikátní designový patent pro reverzní použití solenoidového ventilu: Řeší problém úniku vzduchu v desorpčním procesu nástroje. Tradičním vybavením je jednosměrný ventil používaný v obou směrech a míra úniku je vysoká.

2.6. Integrovaný design polohy odplyňování a polohy analýzy a má zcela nezávislý vakuový systém a systém cesty plynu.

2.7. Odplyňovací poloha využívá izotermickou ohřívací pec z nerezové oceli, která zcela nahrazuje balíček měkkého ohřevu, rychlost ohřevu je rychlá, přesnost regulace teploty je vysoká a je zajištěna konstrukce proti zahřívání.



3Technické parametry:

3.1. Metoda analýzy: Metoda statické objemové kapacity

3.2. Testovací údaje: Spodní hranice povrchové plochy je lepší než 0,01 m2/g

Analýza mikropórů: 0.35-2nm

Mezoporézní analýza: 2-50nm

Makroporézní analýza: 50-500nm

3.3. Přesnost analýzy: chyba opakovatelnosti je menší než ± 1,5 %

3.4. Počet portů pro analýzu: 4 (tři porty pro analýzu vzorků a jeden nezávislý port pro analýzu P0)

3.5. Objem zkumavky: 10 ml

3.6. Adsorpční plyn: dusík, vodík, helium, oxid uhelnatý, oxid uhličitý, metan atd.

3.7. Příprava vzorku: Nezávislá 3-stanice stanice pro přípravu vzorků (odplyňovací stanice), pro odplyňovací stanici a analytickou stanici, dva oddělené vakuové systémy a systémy plynového okruhu jsou vybaveny a řízeny samostatnou vývěvou.



4.Hardwarové řízení systému

4.1. Systém detekce tlaku: každý tlakový senzor je vybaven nezávislým tlakovým senzorem pro zajištění přesnosti spodní hranice P/Po, což může zaručit přesnou analýzu mikrootvorů. Rozsah tlakové zkoušky je 0-1000 Torr.

4.2. Přesnost detekce tlaku: 0,15 % přesnosti čtení.

4.3. Systém řízení cesty plynu: Importovaný vysokovakuový solenoidový ventil má konstrukční patent pro zpětné použití, což výrazně snižuje rychlost zpětného úniku v procesu desorpce. Elektromagnetický systém nuceného chlazení ventilů zabraňuje vlivu ohřevu tělesa ventilu na analýzu mikrootvorů.

4.4. Rozsah částečného tlaku: P/P0 4×{3}},995, s nezávislým analytickým portem P0 a tlakovým senzorem pro zajištění sběru dat o tlaku nasycených par v reálném čase

4.5. Vakuový systém: Maximální vakuum je 4×10-2Pa. Dovážená nerezová vakuová trubice Swagelok a spojovací díly zajišťují velmi nízkou míru netěsnosti vakuového systému.

4.6. Systém sběru dat: Vysoce přesný 24-bitový analogově-digitální převodní systém s neočekávaným ukládáním dat při vypnutí



5. Softwarové řízení systému

5.1. Softwarový řídicí systém: INTERNET Remote Control

5.2. Režim duální analýzy: Uživatel si může vybrat dvě technologie analýzy a může použít metodu bez helia ke snížení nákladů na analýzu nebo použít klasickou technologii kvantifikace plynného helia k zajištění přesnosti analýzy.



6. Zpracování údajů:BET povrchová plocha/adsorpční a desorpční izotermy/BJH objemová analýza pórů/analýza plochy pórů/celkový objem pórů/celková plocha pórů/Langmuirova analýza plochy



seznam standardního příslušenství TOB-SSA-4300



Položka	název	Značka, specifikace/model, hlavní technický parametr	Množství
1	Sálový počítač	SSA4300	1 sada
2	Dvoustupňové rotační lamelové mechanické čerpadlo	4*10-2Pa	1 sada
3	Nádoba na kapalný dusík	Kapacita 10L	1 ks
4	Vysoce čistý dusík	Čistota 99,999 %	1 láhev
5	Vysoce čisté helium	Čistota 99,999 %	1 láhev
6	Dewarovy lahve z nerezové oceli.	S podnosem	1 ks
7	Zkumavka na vzorky ve tvaru jehly s plochým dnem	Materiál Quartz	30 ks
8	Ukázka nakládacího trychtýře	Materiál Quartz	15 ks
9	Ukázka zátky filtru	——	10 ks
10	Balící kolona	Materiál Quartz	5 ks
11	P0 trubice	Materiál Quartz	5 ks
12	Standardní vzorek	180±6m2/g	1 láhev
13	Dekompresor (včetně adaptéru pro průchod vzduchu)	Šanghaj regulátor továrna	2 sady
14	Tracheální zámek	Nerezová ocel	6 ks
15	Externí vzduchová trubice	3m/ks	3 ks
16	Těsnicí kroužek vedení vzduchu	Φ3	30 ks
17	P0 těsnící kroužek trubky	Φ6	5 ks
18	Vzorek těsnicího kroužku trubky	Φ8	10 ks
19	Elektrické vedení, datové vedení USB	Sálový počítač	2 ks
20	Software, manuál, kvalifikace	Verze pioneerV4.4	1 sada
21	Zásuvka (malá)		1 ks
22	Analýza notebooku		1 sada
23	Podpěra trubky vzorku		1 ks
