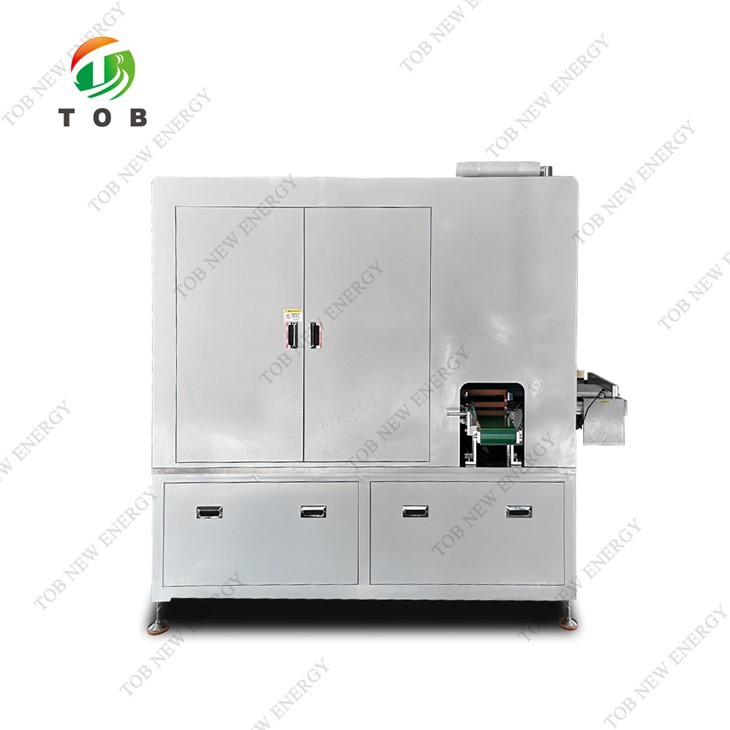

8 kanálový třídič OCV

8 plus 1 kanálový třídicí stroj OCV pro prizmatické buňky

Přehled:

Screening a předběžné zpracování buněk před sestavením, s OCV testem a funkcí odstranění NG.

Ručně vložte buňky do přívodní linky třídiče OCV. Třídící stroj s funkcemi automatického podávání, automatickým skenováním kódů buněk, automatickým tříděním a párováním skupin, automatickým seskupováním buněk robotickým ramenem, nakonec se buňky sbírají ručně.

Funkce a principy:

Třídicí stroj OCV s 8 plus 1 kanály se používá pro skenování kódu prizmatických buněk, testování buněk a nahrávání dat do databáze, kterou lze propojit s MES zákazníka pro monitorování a vyhledávání v reálném čase.

L2100-W2000-H2200（Skutečná velikost závisí na designu）

Schéma analýzy pohledu shora na každou pracovní stanici zařízení

Proces akce zařízení

Popis akce vybavení:

Když zaměstnanec umístí baterii na bateriový článek, lze zařízení spustit naložením a zatažením za popruh. Přední konec mechanismu podávání článku detekuje baterii a podávací válec slouží k upnutí článku. Po naskenování kódu a provedení napěťových testů vnitřního odporu článku jej montážní linka odešle do třídicí stanice. Po dokončení detekce je detektor nahrán do průmyslového řídicího počítače a robot pro třídění pohybu má k dispozici PC instrukce pro přiřazení ozubených kol.

1. Stroj na testování a třídění materiálu dokáže detekovat vnitřní odpor napětí produktu bez rozlišení mezi katodou a anodou.

2. Je-li potřeba detekovat a spárovat různé napěťové produkty vnitřního odporu, je třeba změnit nastavený převod na PC.

3. Doporučuje se vyměnit sondu jednou za měsíc.

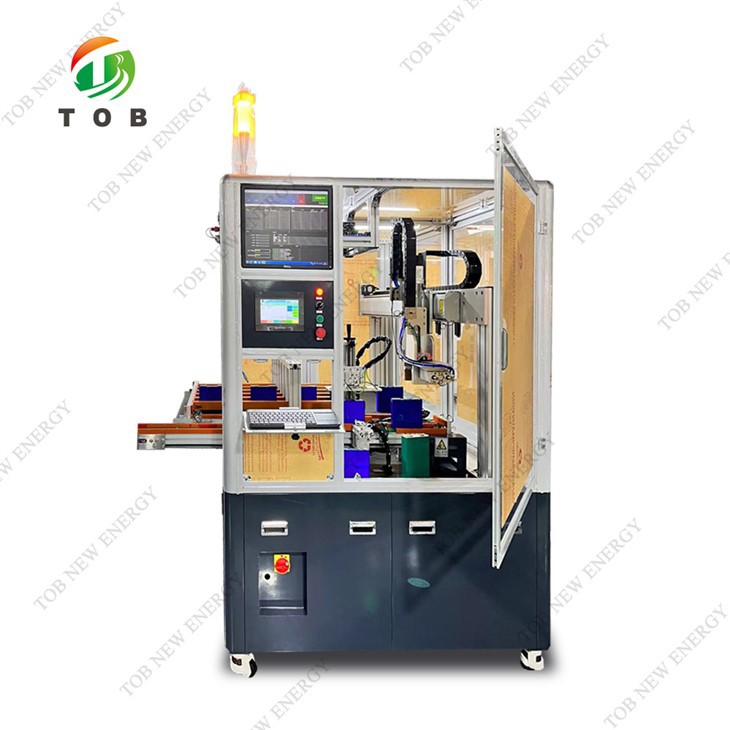

Celkový vzhled zařízení

1. Vzhled: Nosný podvozek má čtvercovou svařovanou konstrukci, horní těsnící rám má profilovou strukturu z hliníkové slitiny a organické sklo se používá k těsnění.

2. Provozní rozhraní: Každé zařízení je vybaveno nezávislým průmyslovým řídicím počítačem (počítačem) a dotykovou obrazovkou pro snadnou obsluhu a údržbu.

3. Uspořádání a směr instalace zařízení musí být navrženy podle schématu uspořádání přiloženého k technické dohodě.

Technické parametry zařízení

1. Míra kvalifikace produktu: 99,5 procenta (vztahuje se pouze na vyřazení produktu z důvodu vybavení).

2. Kapacita/rychlost zařízení: Větší nebo rovna 20 PPM (mírně odlišné v závislosti na odbornosti zaměstnance).

3. Míra využití zařízení: Větší nebo rovna 95 procentům (chyby způsobené výhradně zařízením).

4. Elektrické zařízení: napětí 220V 60Hz; Kolísání napětí je menší než ± 10 procent; Výkon zařízení: 2,5 kW.

5. Požadavky na zdroj vzduchu: Větší nebo rovné 0.6 Mpa (poskytnuté zákazníkem).

6. Rozlišení měření napětí: 0.1 mV.

7. Rozsah napětí měřicího přístroje: 20V Přesnost: ± 0,01 procenta rdg. ± 3dgt.

8. Rozsah odporu měřicího přístroje: 3 Ω a 30m Ω Přesnost: ± 0,5 procenta rdg. ± 5dgt.

9. Konstrukce stroje by měla dosahovat vynikajícího ergonomického výkonu.

10. Použitelný rozsah baterie: 100-180 mm (šířka) * 20-60 mm (tloušťka) * 50 * 120 (výška) mm.

Podrobné vysvětlení 8 plus 1 třídicí stanice

1. Podávací mechanismus: 1 sada. Plnicí montážní linka se skládá z motoru a polohovacího mechanismu pro mobilní modul. Zaměstnanci umístí baterii do štěrbiny pro materiál a baterie je postupně napájena.

2. Mechanismus detekce a skenování baterie: 1 sada sestávající z měřiče vnitřního odporu, skenovací pistole, upínacího mechanismu pro detekci kladných a záporných elektrod, mechanismu pro polohování baterie a vybíjecího mechanismu. Přerušovaná detekce mobilního krmení, přičemž dokončená baterie čeká, až robotické rameno odstraní třídění.

3. Žlab na třídicí montážní linku 8 plus 1: 9 sad. Testované baterie jsou mechanickou paží rozděleny do různých úrovní podle datové sady pro každou úroveň. Baterie vytečou a čekají, až si je zaměstnanci odnesou.

4. Třídicí manipulátor:1 sada, skládající se z 1 nezávislého třídicího manipulátoru, motoru, modulu, upínacího a polohovacího mechanismu. Když baterie dosáhne odpovídajícího převodového stupně, manipulátor umístí baterii na odpovídající převod.
