Stohovací stroj na bateriové elektrody

1. Rychlost stohování: 1.3-1,5 s/kus
2. Velikost baterie (L*Š*T):(80-150)mm*(30-90)mm*(5-20)mm
3. Velikost štítku (délka a šířka): 20 mm nebo méně
4. Výkon: 4KW
5. Model:TOB-S-DP-150

Odeslat dotaz

Chat teď

Představení produktu

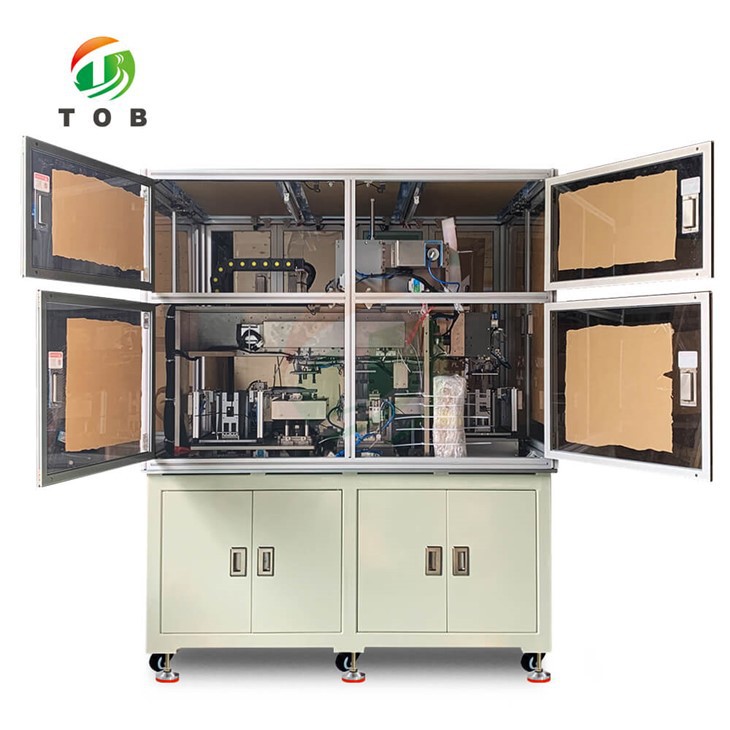

Stroj na výrobu lithium-iontových baterií Poloautomatický stohovací stroj pro laminování elektrod a separátorů

Video o produktu

Specifikace

TOB-S-DP-150 je vysoce přesný poloautomatický stohovací stroj s mnoha pokročilými funkcemi, které zajišťují stabilní, opakovatelné a přesné stohování elektrod. Přijímá laminovaný glyf "Z".

Pokročilé funkce:

1 PLC ovládání dotykové obrazovky se snadným nastavením podmínek

2 Průběžné stohování módy "Z" s oddělovačem

3 Automatické nabírání a stohování elektrod pomocí vakuového sacího manipulátoru

4 Prostřednictvím čtyř manipulátoru pro vyjmutí elektrody z krabice s materiálem umístěte druhou para plošinu, po kalibraci poté umístěte na laminovací plošinu, laminovanou automatickým upínacím zařízením na jevišti.

5 Odvíjecích rotorů pro podávání separátorové fólie

6 Automatické napínání pro podávání separační fólie

Modelka	Poloautomatický stohovací stroj TOB-S-DP-150
Vhodná velikost baterie	Tloušťka H (mm)	5-20
	Šířka W (mm)	30-90
	Délka L (mm)	80-150
	Délka štítku (mm)	Menší nebo rovno 20
	Šířka záložky (mm)	Menší nebo rovno 20
Parametr technologie	Rychlost stohování	1.3-1.5 s/kus
	Přesnost registrace	±0.5 mm
	Stohovací množství	Lze nastavit
	Procento průchodu	Větší nebo rovno 98 %
	Napájení	4 kW
	Hmotnost	800 kg
	Rozměr (DŠV)	1250mm * 1150mm * 1850mm
Velikost materiálu	Elektroda	Délka: 80-150 mm Šířka: 30-90 mm Tloušťka: 0.07-0.25 mm
	Tab	Délka: 20 mm nebo méně Šířka: 8-20 mm
	Oddělovač	Délka: v roli Šířka: 90-150 mm Tloušťka: 0.02-0.04 mm Vnitřní průměr: 76,2 mm Maximální průměr: 300 mm
