Flexibilní pojivo pro S@pPAN katodu lithiové sírové baterie – část 2

Flexibilní pojivo pro S@pPAN katodu lithiové sírové baterie – část 2


LI Tingting, ZHANG Yang, CHEN Jiahang, MIN Yulin, WANG Jiulin. Flexibilní pojivo pro S@pPAN katodu lithiové sírové baterie. Journal of Anorganic Materials, 2022, 37(2): 182-188 DOI:10.15541/jim20210303

Charakterizace fyzikálních vlastností


Existující formy síry v materiálech S@pPAN byly zkoumány pomocí XRD. V kompozitech mohou být interkalovanou sírou drobné částice o velikosti menší než 10 nanometrů, a to i na molekulární úrovni, tvořící amorfní kompozity. Charakteristický pík při 20=25},2 stupni na obrázku 1 odpovídá grafitizované krystalové rovině (002) a v kompozitu není žádný pík difrakce síry, což ukazuje, že síra je v S@pPAN amorfní.

Fig 1



Obr. 1 XRD obrazec S@pPAN

Zkoušky pevnosti v tahu byly provedeny na fólii SCMC, respektive na fólii CMC, a křivky napětí-deformace jsou znázorněny na obr. 2. Zlepšující účinek SWCNT na mechanické vlastnosti polymerních kompozitů závisí především na vysoké účinnosti přenosu napětí mezi SWCNT a rozhraními polymeru. Mezi SWCNT a polymerními materiály se vytvořily chemické vazby a zlepšila se mezifázová soudržnost kompozitního materiálu, čímž se zvýšila schopnost kompozitního materiálu přenášet napětí. V této studii byla konečná pevnost v tahu kompozitního filmu SCMC zvýšena 41krát. SWCNT má také své vlastní výhody při zlepšování houževnatosti kompozitních materiálů. Integrální plocha křivky napětí-deformace odpovídá lomové houževnatosti materiálu a integrální plocha filmu SCMC na obrázku 2 se významně zvětšuje, což ukazuje, že jeho lomová houževnatost je výrazně zvýšena. To je způsobeno přemosťovacím mechanismem SWCNT. Během procesu deformace a lomu materiálů vystavených vnějším silám mohou SWCNT v kompozitních materiálech účinně spojovat mikrotrhliny a zpomalovat šíření trhlin, čímž hrají roli zpevňování.



Fig 2

Obr. 2 Křivky napětí-deformace filmů SCMC a CMC s vložkou zobrazující odpovídající zvětšenou křivku filmu CMC

Elektrochemické vlastnosti


Výkon cyklu dvou skupin baterií byl testován při proudové hustotě 2C a plošná hustota pozitivního aktivního materiálu byla 0,64 mg cm-2. Výsledky jsou znázorněny na obrázku 3. Specifické kapacity vybíjení dvou baterií jsou velmi blízké v prvních 15 cyklech a poté specifická kapacita baterie S@pPAN/CMC|LiPF6|Li začne rychle klesat, zatímco baterie S@pPAN/SCMC|LiPF6|Li může i nadále zůstat stabilní, mezera mezi dvěma specifickými kapacitami vybíjení se postupně zvětšuje. Po 140 cyklech je specifická kapacita vybití baterie S@pPAN/SCMC|LiPF6|Li 1195,4 mAh∙g-1 a odpovídající specifická míra zachování kapacity je 84,7 procenta. Specifická kapacita baterie S@pPAN/CMC|LiPF6|Li je však pouze 1012,1 mAh∙g-1 a specifická míra zachování kapacity je 71,7 procenta, což je mnohem méně než u první baterie. Výsledky testu výkonnosti cyklu ukazují, že přidání SWCNT může účinně zlepšit stabilitu cyklu baterie. Důvodem je, že vynikající mechanické vlastnosti a vynikající vodivost SWCNT nejen zlepšují stabilitu rozhraní elektrody, ale také zvyšují její elektronickou vodivost. Ve srovnání s jinými pojivy v tabulce 1 je stabilita cyklu baterie S@pPAN/SCMC|LiPF6|Li vynikající, což naznačuje, že SCMC má silnou konkurenceschopnost v praktických pojivech lithium-sírových baterií.

Fig 3



Obr. 3 Cyklické výkony S@pPAN/SCMC|LiPF6|Li a S@pPAN/CMC|LiPF6|Li při rychlosti 2C

Tabulka 1 Porovnání elektrochemických vlastností katod na bázi síry s různými pojivy

Pořadač

Materiál katody

Aktivní materiály: Pojivo: Vodivé činidlo

Cyklovatelnost/
(mAh∙gs-1)

GA

S/C

8 : 0 : 2

1090(50th, 0,2C)

PAA

S-CPAN

8 : 1 : 1

735 (100th, 0,5C)

LA132

S-KB

8 : 1 : 1

885 (50th, 0,2C)

SBR/CMC

CNF-S

7 : 2 : 1

586 (60th, 0,05 C)

C- -CD

S@pPAN

8 : 1 : 1

1456 (50th, 0,2C)

GG

S@pPAN

8 : 1 : 1

1375 (50th, 0,2C)

Tato práce

S@pPAN

8 : 1 : 1

1170 (147., 2C)

S@pPAN se sírou s krátkým řetězcem naroubovanou do vodivé žebříkové struktury přímo realizuje mechanismus konverzní reakce pevná látka-pevná látka, čímž se zabrání rozpouštění a pendlování polysulfidů. Aby se ověřilo, že elektroda S@pPAN/SCMC nemá během elektrochemické reakce polysulfidové člunky, byla provedena analýza XPS na lithiové anodě baterie S@pPAN/SCMC|LiPF6|Li po 50 cyklech, jak je znázorněno na obrázku 4. Spektrum XPS ukazuje charakteristické píky prvků, jako je kyslík, fluor, uhlík a které jsou odvozeny od soli lithia (zbytkové soli fluoru, fosforu, fosforu) te, uhlík a kyslík jsou odvozeny z části zbytkového organického rozpouštědla. Na lithiové anodě nebyly detekovány žádné charakteristické píky související se sírou, což naznačuje, že během procesu nabíjení a vybíjení baterie nedošlo k žádnému rozpouštění polysulfidů.



Fig 4

Obr. 4 Celkové spektrum XPS lithiové anody pro baterii S@pPAN/SCMC|LiPF6|Li po 50 cyklech při rychlosti 1C s vložkou ukazující její odpovídající cyklovací výkon po dobu 50 cyklů

Obrázek 5(a, b) jsou charakteristické křivky nabíjení a vybíjení dvou skupin baterií v 1., 2., 10., 20., 50., 70. a 100. cyklu při rychlosti 2C. Výbojová platforma je důležitým prvkem odrážejícím vnitřní reakční mechanismus sirné katody. Napěťová hystereze kompozitního materiálu S@pPAN je významná v prvním vybíjecím cyklu a po počátečním cyklu se vodivost elektrody zlepší, což vede ke zvýšení plató ve vybíjecím procesu. Vybíjecí platformy baterií S@pPAN/SCMC|LiPF6|Li a S@pPAN/CMC|LiPF6|Li ve druhém cyklu jsou obě 1,72 V a nabíjecí platformy jsou přibližně 2,29 V, což je v souladu s literaturou. Křivky nabití a vybití baterie S@pPAN/SCMC|LiPF6|Li mají vysoký stupeň koincidence od 2. cyklu do 70. cyklu, což naznačuje, že vnitřní polarizace baterie se během cyklu mění jen málo a rozhraní elektroda/elektrolyt je velmi stabilní. Odpovídající překrytí křivky nabíjení-vybíjení baterie S@pPAN/CMC|LiPF6|Li je nízké a napěťové plató křivky nabíjení výrazně stoupá. S rostoucím počtem cyklů se výrazně zvyšuje vnitřní polarizace baterie, což má za následek špatnou stabilitu cyklu baterie S@pPAN/CMC|LiPF6|Li.



Fig 5

Obr. 5 Křivky nábojového vybíjení (a) S@pPAN/SCMC|LiPF6|Li a (b) S@pPAN/CMC|LiPF6|Li při rychlosti 2C Obr.

Obrázek 6 ukazuje výsledky testu výkonu dvou skupin baterií při proudových hustotách 0,5C, 1C, 3C, 5C, 7C a 0,5C, v tomto pořadí. Není významný rozdíl ve vybíjecí měrné kapacitě obou skupin elektrod při nabíjení a vybíjení při nízké proudové hustotě. S rostoucí proudovou hustotou je však reverzibilní specifická kapacita baterie S@pPAN/CMC|LiPF6|Li stále nižší a nižší a je pouze 971,8 mAh∙g-1 při 7C. V tuto chvíli si baterie S@pPAN/SCMC|LiPF6|Li může stále udržovat vysokou specifickou kapacitu 1147 mAh∙g-1, a když se proudová hustota vrátí na 0,5C, specifické kapacity obou skupin baterií jsou v podstatě obnoveny. Výsledky testů rychlosti ukazují, že baterie S@pPAN/SCMC|LiPF6|Li má stále vysokou specifickou kapacitu, když se rychle nabíjí a vybíjí vysokým proudem, protože přidání SWCNT zlepšuje objemovou elektronickou vodivost uvnitř elektrody. List elektrody tvoří vodivou síť, která může účinně rozptylovat proudovou hustotu a síra je v plném kontaktu s vodivou kostrou tvořenou SWCNT během cyklu, kinetika konverze síry na povrchu elektrody je výrazně zlepšena a míra využití síry je vyšší.



Fig 6

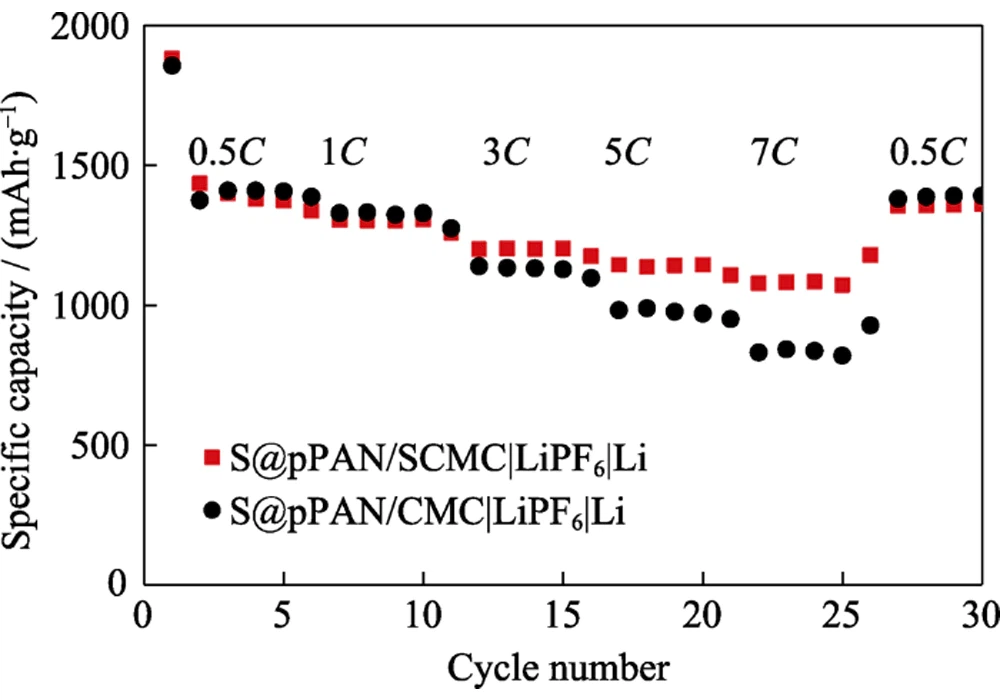

Obr. 6 Výkonnost S@pPAN/SCMC|LiPF6|Li a S@pPAN/CMC|LiPF6|Li

Aby se prozkoumal účinek přidání SWCNT na výkon sírové katody, byly na dvou skupinách baterií provedeny cyklické voltametrické testy a výsledky jsou uvedeny na obrázku 7(a, b). Cyklické voltametrické křivky ukázaly, že redoxní vrcholy obou skupin baterií se během prvních tří cyklů výrazně neposunuly. Vrcholový tvar baterie S@pPAN/SCMC|LiPF6|Li je však ostřejší a špičkový proud (Ip) je větší, což naznačuje, že kinetika elektrodové reakce baterie je lepší. To je způsobeno přidáním SWCNT ke zvýšení vodivosti pólového nástavce, což účinně zlepšuje elektrochemický výkon baterie.



Fig 7

7 CV křivky (a) S@pPAN/SCMC|LiPF6|Li a (b) S@pPAN/CMC|LiPF6|Li

Aby bylo možné dále analyzovat mechanismus elektrochemického výkonu elektrody S@pPAN/SCMC, tato studie použila SEM k pozorování povrchové morfologie dvou skupin kladných elektrodových kusů po 100 cyklech. Z obrázku 8(a,c) je vidět, že na povrchu kladné elektrody S@pPAN/CMC ve dvou skupinách baterií je velký počet trhlin a dokonce je viditelný jev práškování. Struktura katody S@pPAN/SCMC však zůstala nedotčena a na povrchu se neobjevily žádné zjevné trhliny. Sférický S@pPAN je vidět na žlutých šipkách na obr. 8(b, d). Stojí za zmínku, že na obrázku 8(b) je vidět, že SWCNT mohou účinně pokrýt povrch částic aktivního materiálu a vybudovat vysokorychlostní elektronový vodivý kanál pro celou elektrodu. A elektroda může udržovat strukturální integritu během elektrochemického cyklování, což dokazuje, že SWCNT může zmírnit změnu objemu během nabíjení a vybíjení a zlepšit mechanickou stabilitu elektrody.



Fig 8

8 SEM snímky povrchových morfologií elektrod (a, b) S@pPAN/SCMC a (c, d) S@pPAN/CMC po 100 cyklech Obr.

Analýza selhání


Aby se ověřil mechanismus selhání baterie, byla baterie v této studii znovu sestavena s cyklovanou kladnou elektrodou a záporná elektroda, separátor a elektrolyt byly vyměněny. Stojí za zmínku, že po 118 cyklech baterie S@pPAN/CMC|LiPF6|Li se struktura kladné elektrody zhroutila a dokonce odpadla z kolektoru proudu, což lze dále potvrdit pomocí SEM. Strukturálně zhroucený katodový plech S@pPAN/CMC nelze sestavit do knoflíkové baterie s novými lithiovými listy a elektrolytem. Kapacita poprvé sestavené baterie S@pPAN/SCMC|LiPF6|Li náhle klesla po 105 cyklech při proudové hustotě 1C (specifická kapacita byla 1286,4 mAh∙g-1) a výsledky jsou zobrazeny na obrázku 9. Po 122 cyklech byly elektrolyt a lithiová deska vyměněny v původním smontovaném typu a vložena knoflíková baterie v konzistentním množství a byla vložena knoflíková baterie baterie. Znovu sestavená baterie S@pPAN/SCMC|LiPF6|Li nadále podstupovala testy nabíjení a vybíjení za stejných testovacích podmínek. Výsledky testu ukazují, že specifická kapacita znovu složené baterie může po 18 cyklech dosáhnout 1282,6 mAh∙g-1 a specifická kapacita se obnoví na 91,3 procenta (na základě specifické kapacity vybití při druhém cyklu 1405,1 mAh∙g-1). To potvrzuje, že ztráta kapacity baterie je způsobena především špatnou stabilitou anody, dendrity a mezifázovými reakcemi vedoucími ke spotřebě elektrolytu a zvýšení vnitřní impedance.

Fig 9



Obr. 9 Cyklický výkon S@pPAN/SCMC|LiPF6|Li při rychlosti 1C před a po opětovném složení

Závěr


V této studii byl navržen nový typ trojrozměrného síťového lepidla. Přidáním SWCNT se výrazně zvýšila houževnatost lepidla a konečná pevnost v tahu se zvýšila na 41krát vyšší než u nemodifikovaného vzorku. Baterii S@pPAN/SCMC|LiPF6|Li lze stabilně cyklovat po dobu 140 cyklů při proudové hustotě 2C, specifická míra zachování kapacity baterie je 84,7 procenta a vysokou specifickou kapacitu 1147 mAh∙g-1 nelze stále udržet při vysoké proudové hustotě 7C, což znamená, že elektroda může prasknout pouze po cyklování SWC a po cyklování SWC nedochází ing, ale také urychlují reakční kinetiku během procesu nabíjení a vybíjení a účinně zmírňují změnu objemu kladné elektrody S@pPAN. Metoda modifikace pojiva v této studii je jednoduchá a šetrná k životnímu prostředí a lze ji aplikovat nejen na katody lithium-sírových baterií s vysokou nosností a vysokou hustotou zhutnění, ale také na další sekundární bateriové systémy, které jsou vhodné pro pojiva na vodní bázi.
