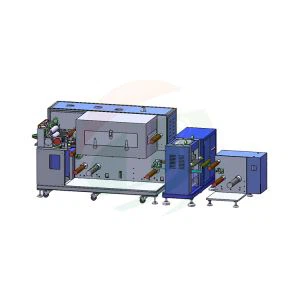

Potahovací stroj Eletcorde

1.Funkce:Nepřetržitý a přerušovaný lakovací stroj
2. Číslo sekce trouby: 2 sekce 1 metr trouby
3. Rychlost potahování:0~1 m/min
4. Zajistěte šířku povlaku: menší nebo rovna 280 mm
5. Model:TOB-SY300J-2
6. Rozměr: d 2700*š 1040*v 1000mm
7.Hmotnost cca 1,1T

Odeslat dotaz

Chat teď

Představení produktu

Stroj na kontinuální a přerušované potahování lithium-iontových baterií

Video o produktu

Specifikace

Technické specifikace

Vlastnosti: * lze volně přepínat pro dosažení nepřetržitého a přerušovaného potahu;

*Kontrola napětí substrátu, stabilita přepravy, zařízení pro korekci konfigurace;

* Horkovzdušná trouba, horní a spodní oboustranné foukání, vysoce kvalitní efekt sušení;

*Tříválcový přenosový povlak, širší okno povlaku;

*Měření škrabkou čárkou, s agenturami pro přesné nastavení, přístup k vysoce přesnému povlaku;

*Použití analogového signálu k řízení výkonu ohřevu, vysoká přesnost topného systému ±0.3 stupně, dlouhá životnost;

* Ovládání PLC, ovládání dotykové obrazovky, snadné použití;

*Volitelné zařízení na regeneraci rozpouštědla;

Funkce výbavy:

Ne.	Položka	technické parametry	Poznámka
1	Vhodný systém	Fosforečnan lithný, oxid lithný a kobaltnatý, oxid lithný a manganový, grafitový a křemíkový uhlíkový systém potahování kladných a záporných elektrod
2	Způsob potahování	Souvislé potahování, intervalové potahování	Přenosový lakovací stroj
3	Číslo sekce trouby	2 sekce 1 metr trouba
4	Rychlost potahování	0~1 m/min	určit podle situace sušení
5	Tloušťka podkladu	Hliníková fólie: 8-30um Měděná fólie: 8-30um
6	Šířka provedení plochy role	330 mm
7	Zajistěte šířku povlaku	Menší nebo rovno 280 mm
	Potahovací válec, gumový váleček	Φ120 mm
	Přítlačný válec	Φ80 mm
8	Přesnost nátěru	±3 um
9	Přesnost hmotnosti oboustranného povlaku (mg/cm2)	Hodnota povlakovacího centra ±1.{1}}%
10	Viskozita kaše	2000~12000 (mPas)
11	Rozsah tloušťky jedné vrstvy za sucha	20-200μm
12	Vlastnosti rozpouštědel	Olejové rozpouštědlo NMP (sg=1,033, bp=204 stupeň)
12	Vlastnosti rozpouštědel	Vodnaté rozpouštědlo H2O/NMP (sg=1.000,bp=100 stupeň)
13	Solidní obsah	20~85%
14	Přesnost rozměrů povlaku (mm)	L Menší nebo rovno ±1,W Menší nebo rovno ±0.5	L: směr délky W: směr šířky
15	Přesnost kladného a záporného vyrovnání (mm)	L Menší nebo rovno ±1,W Menší nebo rovno ±0.5	L: směr délky W: směr šířky

Struktura každé části:

1. Mechanismus hlavy stroje

Ne	Položka	technické parametry	Poznámka
1	Instalační konstrukce přes válec	Pevně namontovaný ocelový rám
2	Povrchová úprava válečkem	Povrchová oxidace kovového hliníkového válečku
3	Systém kontroly napětí	Automatické řízení konstantního napětí, rozsah napětí 0~50N, řízení servomotoru
4	Korekční metoda	Automatické EPC ovládání, zdvih 50mm
5	Způsob podávání materiálů rolí	Role s pevným 3-palcovým nafukovacím hřídelem;
5	Způsob podávání materiálů rolí	Odvíjení pomocí jedné nafukovací hřídele
6	Maximální průměr odvíjení	Ф250 mm
7	Maximální nosnost nafukovací hřídele	80 kg
8	Počet rozvinutí nafukovací hřídele	1 ks
9	Hlavní hnací motor	Servomotor
10	Struktura škrabky	Oboustranná škrabka na čárky
11	Potahovací válec (ocelový válec)	Tvrdé povrchové pochromování
12	Zadní váleček (lepicí váleček)	Povrchový balíček importovaný EPDM
13	Přerušované nastavení výšky škrabky	Manuál
14	Poloha hlavy jednoho stroje	Instalace a obsluha před troubou

2. Trouba

Ne.	Položka	technické parametry	Poznámka
1	Konstrukce trouby	Dvouvrstvé nezávislé topení, konfigurace nahoru a dolů
2	Délka trouby	1 metr/sekce, celkem 2 sekce
3	Materiál	Nerezová ocel SUS304
4	Regulace teploty	Rozděleno na normální řízení pracovní teploty, kontrolu alarmu monitorování přehřátí a odpojení hlavního napájení topení; všechny sekce jsou zcela nezávislé ovládání
5	Způsob vytápění	Analogový signál pro řízení výkonového ohřevu, struktura cirkulace horkého vzduchu, přesnost ±0.3 stupně
6	Výkon ohřevu jedné trouby	6 kW
7	Vnitřní teplota trouby	Design Max150 stupňů, Rozdíl vnitřní teploty jednodílné trouby Menší nebo rovný 2,5 stupně
8	Metoda foukání	Horní a dolní foukání, horní a dolní větrná komora sdílené topné těleso
9	Struktura Tuyere	Drážka trysky pomocí speciální drážky
10	Ovládání ventilátoru	Ovládání stykače
11	Topení	Polovodičové relé
12	Materiál ventilátoru	Nerezová ocel SUS304
13	Systém regenerace rozpouštědel	Volitelný

3. Mechanismus navíjení

Ne.	Položka	technické parametry	Poznámka
1	Oprava	Instaluje se na výstupu z trouby
2	Napětí	Automatická regulace konstantního napětí
3	Způsob instalace struktury	Pevně namontovaný ocelový rám
4	Počet navíjecí nafukovací hřídele	1 ks	Jednoramenné vinutí

4. Řídicí systém:

Ne.	Položka	technické parametry	Poznámka
1	Hlavní řídicí systém	Dotyková obrazovka, PLC, servosystém
2	Režim běhu	Manuální, automatické, nouzové zastavení, přední a zadní část celého stroje může fungovat
4	Poplach	Když zařízení selže, na dotykové obrazovce se zobrazí odpovídající opravná obrazovka

5.Rozměr:D 2700*Š 1040*V 1000mm ; Hmotnost cca 1,1T

Přesnost zařízení

1. Hardwarová přesnost

Ne.	Položka	technické parametry	Poznámka
1	Škrabka	Kruhový úder Menší nebo rovno ±1,5um,Ra0,4, přímost Menší nebo rovno ±1,5um
2	Potahovací válec (ocelový válec)	Kruhový úder Menší nebo rovno ±1 .5um,Ra0.4 přímost Menší nebo rovno ±1.5um
3	Gumový váleček	Kruhový úder Menší nebo rovna 10um, přímost Menší nebo rovna 10um
4	Chyba opravy	±0.2 mm
