Automatický stroj na třídění baterií

Model: TOB-1810B
Automatická třídička TOB-1810B je univerzální zařízení pro automatické testování vnitřního odporu a napětí válcových bateriových článků s 18650/21700/26650/26700/32650/32700. Dodává se s vysoce přesným systémem testování vnitřního odporu a napětí.

Odeslat dotaz

Chat teď

Představení produktu

Automatický stroj na třídění baterií s funkcí skenování kódu

Specifikace

Automatická třídička TOB-1810B je univerzální zařízení pro automatické testování vnitřního odporu a napětí válcových bateriových článků s 18650/21700/26650/26700/32650/32700. Dodává se s vysoce přesným systémem testování vnitřního odporu a napětí. Zařízení přesně posílá baterii do odpovídajícího kanálu na základě hodnot vnitřního odporu a napětí nastavených v softwaru. Systém může dosáhnout až 11 úrovní třídění a může testovat přibližně 3500-4500 článků baterie za hodinu. Konstrukce je jednoduchá a výkon je stabilní.

Technologický proces

Nastavením parametrů pomocí softwaru PLC automaticky dokončí následující funkce: ruční umístění článků baterie do násypky → přeprava baterie motorem → automatické testování napětí a vnitřního odporu → automatické skenování kódu → jejich odeslání do odpovídajícího slotu kanálu dle nastavených parametrů → záznam a ukládání dat → ruční vyjmutí článků baterie

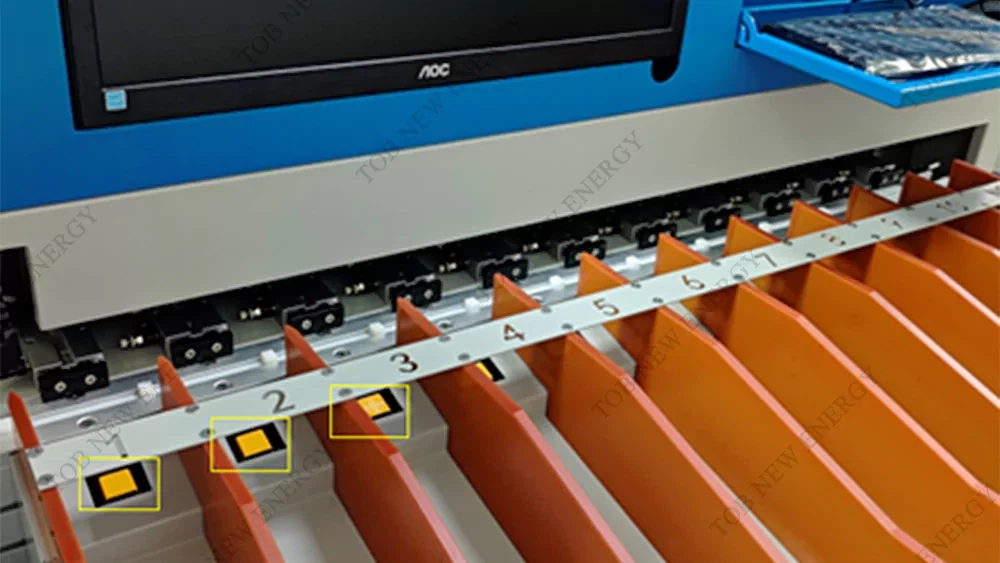

Třídicí stroj

1. Zařízení má kompaktní strukturu a krásný vzhled.

2. Obsluha zařízení je jednoduchá a nevyžaduje odborný personál.

3. Zařízení je řízeno PLC, které je odpovědné za přepravu baterie, sběr dat z testování baterií a třídění úrovně vnitřního odporu napětí.

4. Zařízení využívá vysoce kvalitní strukturu laku z plechu válcovaného za studena.

5. Volitelné rozhraní automatického připojení pro automatický vycpávkový stroj.

6. Zařízení je vybaveno univerzálními kolečky, která lze snadno přemisťovat.

7. Konfigurace zařízení zahrnuje zvukové a světelné alarmy, automatické vypnutí po dokončení třídění, alarm plného materiálu, alarm poruchy atd.

8. Operační rozhraní: Čínština a angličtina jsou volitelné.

Technické parametry zařízení

Výkon zařízení	1,6KW, vstup 220V AC, 50Hz/60Hz
Výkon zařízení	1,6KW, 110V AC vstup, 50Hz/60Hz (specifické pro export, přizpůsobené)
Rozsah použití	18650/21700/26650/32700 válcové bateriové články (je třeba vyměnit odpovídající vlnové kolo)
Standardní tester	HK3560 vysokorychlostní tester, přesnost napětí 0.00001V, přesnost vnitřního odporu 0,01mΩ
Volitelný tester	Tester HK3561, přesnost napětí 0.0001V, přesnost vnitřního odporu 0,1mΩ
	HIOKI BT3561A, Přesnost napětí 0.0001V, přesnost vnitřního odporu 0,1mΩ
	HIOKI BT3562A, Přesnost napětí 0.00001V, přesnost vnitřního odporu 0,01mΩ
Mechanismus přenosu baterie	Přijímá servomotor vybavený planetovým reduktorem, přesným polohováním a vysokou rychlostí.
Převodový mechanismus	Přijímá servomotor vybavený planetovým reduktorem, synchronním řemenovým převodem, přesným polohováním a vysokou rychlostí.
Testovací mechanismus	Přijímá stejnosměrný motor 3250, přesné polohování a dlouhou životnost.
Odstupňovaný mechanismus bateriových článků	Přijímá stejnosměrný motor 3250, přesné polohování a dlouhou životnost.
Počet kanálů	10 převodů OK, 1 převod NG
Nastavení napětí	0.00000V-6.00000V
Nastavení vnitřního odporu	000.00mΩ - 999.99mΩs
Efektivita výroby	Přibližně 3500-4800 článků baterie za hodinu
Testovací účinek	Opakované testování, výborný účinek
Řídicí jednotka	Xinjie 6-Programátor Axis PLC
Pohybové komponenty	Řazení převodů využívá servomotory pro přesné polohování.
Rozměry zařízení	L1038Š1598V1550MM
Hmotnost zařízení	Přibližně 260 kg
Automatický sběr výrobního množství, zobrazení aktuální efektivity výroby, automatické skenování kódu pro záznam vázaných dat, databázový formát .mdb, datové záznamy uložené na lokálním hostiteli třídičky, možnost připojení k tovární databázi MES systému.
Otestujte úložiště dat na USB disku. Po vypnutí zkopírujte data do počítače. Množství dat uložených na jednotce USB závisí na paměti jednotky USB. Pokud je úložný prostor nedostatečný, nejstarší data budou automaticky přepsána. USB flash disk poskytuje zákazník a tato funkce je na zařízení vypnuta, když nejsou uložena testovací data.
Ladění zařízení je jednoduché, snadno se naučíte a pochopíte, s vestavěnými alarmy poruch.

Seznam konfigurace zařízení

Jméno	MNOŽSTVÍ	Spec.
PLC	1KS
Zobrazit	1KS
IPC	1KS
Odstupňovaný servomotor	1KS	57 HB80-0821
Vybíjecí servomotor	1KS	60HB100-0821S
Řidič servomotoru	2KS	DM2405M
Odstupňovaný synchronní pás	1KS	25-889-25
Odstupňovaný tlačný válec	10KS	TDA10-30
Základní deska pro ovládání stejnosměrného motoru	1KS	3560-V0
Standardní tester	1KS	HK3560
Testovací jehla	20KS	PH-18M23L
Senzor	1SET
Přepnout napájení	1KS	LM150-20B24
Přepnout napájení	1KS	LM350-10B48
Příslušenství	1SET
Řídící systém	1KS
Rám zařízení	1KS	Rám z hliníkové slitiny, plech s vypalovací barvou
