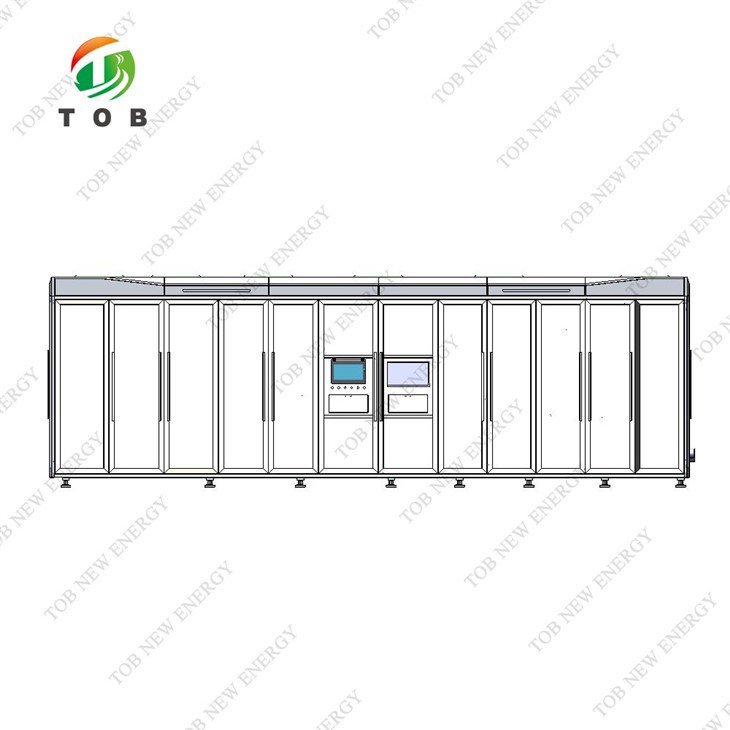

High Speed Battery Electrode Notching Machine

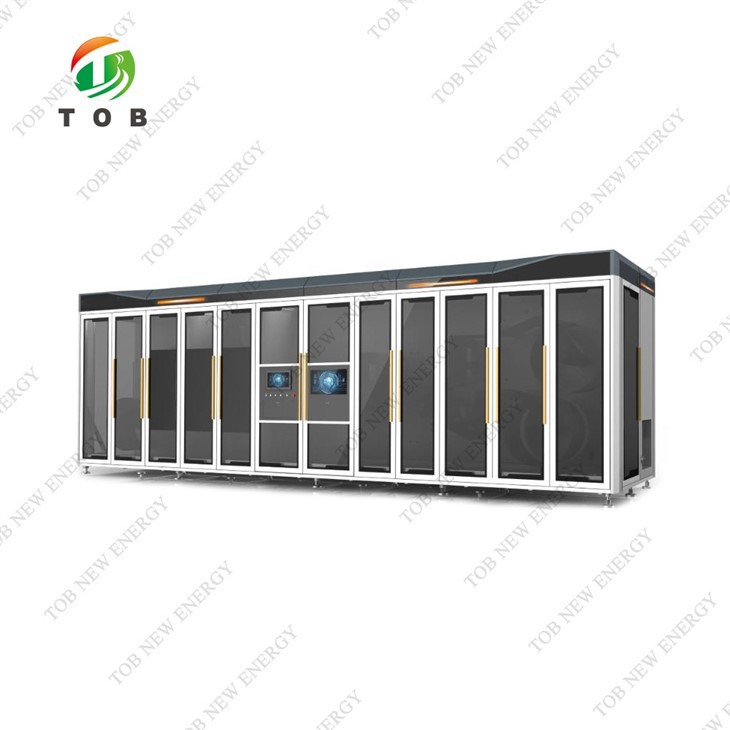

High Speed Battery Electrode Notching Machine
High Speed Battery Electrode Notching Machine
High Speed Battery Electrode Notching Machine

Vysokorychlostní stroj na řezání elektrod baterií

Model: TOB-J500D-AF
Tento vysokorychlostní stroj na vyřezávání elektrod TOB-J500D-AF se používá hlavně k formování elektrody výkonové lithiové baterie (proces kontinuálního potahování).

Odeslat dotaz

Chat teď

Představení produktu

Vysokorychlostní stroj na řezání elektrod baterií

Specifikace

TOB-J500D-AF

Úvod do funkcí a principů zařízení

Toto zařízení se používá hlavně pro formování elektrody výkonové lithiové baterie (kontinuální proces potahování).

Zařízení se používá pro tvarování poutka svinuté elektrody (nepřetržitě potaženého elektrodového plechu) a mezi jeho hlavní funkce patří automatické odvíjení svinuté elektrody, korekce elektrody, vysekávání poutek, kontrola defektů CCD, odstraňování prachu elektrod, detekce velikosti CCD, automatika vinutí elektrody atd.;

Proces provozu zařízení a celková struktura

Akční vývojový diagram

Battery Electrode Notching Machine

Požadavky na vstupní materiál zařízení:

Vstupní materiály vhodné pro zařízení

Ne	Položka	Spec	Poznámka
1	Materiály	Katoda: systém LFP, systém NCM atd
2	Materiály	Anoda: Grafitový systém, křemíkový uhlíkový systém atd
3	Tloušťka	50-200μm
4	Šířka (karta zahrnuta)	120-500 mm
5	Tloušťka fólie	Katoda 8-15μm, anoda 4.5-8μm
6	Forma příchozích materiálů	Kontinuální nátěr
7	Průměr a hmotnost vstupní role	Max: 750 mm, 500 kg
8	ID válečku	6 palců
9	Vyrovnání vinutí vstupní elektrody	±10 mm
10	Serpentinová chyba ohybu	Menší nebo rovno 3 mm/m
11	Okraj vlny elektrody	±3 mm
12	Chyba přesnosti okraje šířky povlaku	±0.5 mm

Parametry formování produktu

Kód	Rozsah velikostí (mm)	Přesnost (mm)
Dn	10-500	±0.2
W	120-450	±0.2
W1	10-40	±0.3
Jn	10-60	±0.2
R	Větší nebo rovno 3	±0.2
Celková délka	6000	±2
Celková délka	20000	±3
W+2W1	150-500

Technické parametry zařízení

Ne	Položka	Parametry
1	Délka elektrody	150-500mm (karta zahrnutá)
2	ID podávacího válce	6 palců
3	Krmení OD	Větší nebo rovna 750 mm / Menší nebo rovno 500 kg
4	Navíjení OD	Menší nebo rovno 750 mm
5	Rychlost výroby zařízení	Větší nebo rovna 35M/min (Design Větší nebo rovna 45M/min)
6	Přesnost velikosti elektrody	±0.2 mm
7	Život plísní	Více než 1 milion jednorázově a více než 10krát za broušení
8	Burr	Podélné Menší nebo rovno 15um, Horizontální Menší nebo rovno 10um
9	Vinoucí se pořádek	±1 mm
10	Hluk zařízení	Méně než nebo rovno 75 db (1 M od stroje)
11	Zdroj napájení	3 fáze AC380V±5%,50Hz Startovací výkon menší nebo roven 40 kW, provozní výkon menší nebo roven 30 kw
12	Zdroj vzduchu	Stlačený vzduch 0.5-0.6Mpa,Spotřeba vzduchu:1000L/min
13	Rozměr zařízení	Asi 9500 × 2300 × 2700 mm (hlavní tělo)
14	Barva vzhledu	Standardní teplá šedá 1C, v případě požadavku zákazníka je třeba dodat barevnou kartu
15	Hmotnost zařízení	Asi 15 000 kg
16	Míra kvalifikace produktu	Větší nebo rovno 99,5 %
17	Poruchovost zařízení	Méně než nebo rovno 2 %
18	Teplota okolí	0-50 stupeň C
