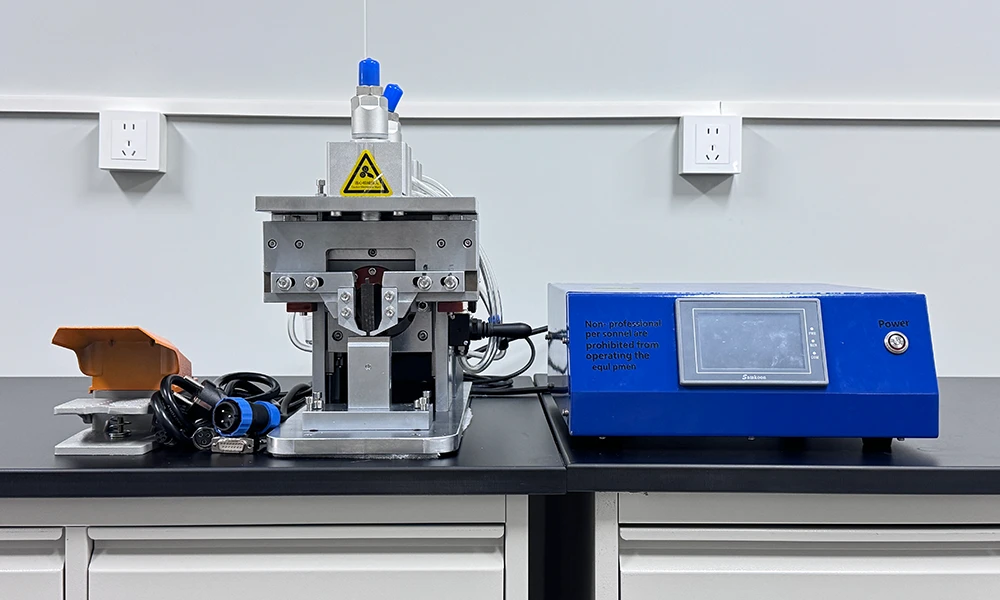

20kHz ultrazvukový svařovací stroj na kov

Xiamen TOB New Energy Technology Co., Ltd. je jedním z nejspolehlivějších výrobců a dodavatelů 20khz ultrazvukového svařovacího stroje na kov v Číně. Vítejte na nákupu vysoce kvalitního 20khz ultrazvukového svařovacího stroje na kov za konkurenceschopnou cenu z naší továrny. Máte-li jakýkoli dotaz ohledně spolupráce, neváhejte nám poslat e-mail.

20kHz ultrazvukový svařovací stroj na kov

Stručné představení generátoru řady TOB-20K

1. Inteligentní řada 20K využívá vysoce-výkonné mikroprocesory proti rušení-pro dosažení elektronického řízení. Všechny parametry řízení svařování jsou řízeny mikropočítači a inteligentní systém řízení frekvence eliminuje nepohodlí ruční regulace frekvence. Zvukové přetížení je automaticky detekováno a nejlepší rezonanční bod je sledován v reálném čase. Teplota vibrační skupiny zůstává na svém nejnižším bodě a teplota svařovací hlavy sleduje změny frekvence. Stroj se automaticky přizpůsobí a pracuje stabilněji.

2. Když ultrazvuk působí na kovový kontaktní povrch, bude generovat desítky tisíc vysokofrekvenčních-vibrací za sekundu. Tyto vysokofrekvenční vibrace, které dosahují určité amplitudy, přenášejí ultrazvukovou energii do oblasti svařování přes horní svařovací kus. Vzhledem k vysoké zvukové odolnosti na rozhraní mezi dvěma svařovacími oblastmi budou vznikat místní vysoké teploty. Kvůli špatné tepelné vodivosti kovu se nemůže včas rozptýlit a hromadí se v oblasti svařování, což způsobuje rychlé roztavení kontaktní plochy obou kovů. Po přidání určitého tlaku se spojí v jeden. Poté, co ultrazvuk přestane fungovat, nechte tlak několik sekund pokračovat, aby ztuhnul a vytvořil silný molekulární řetězec, čímž dosáhnete účelu svařování. Síla svařování se může blížit pevnosti suroviny. Kvalita ultrazvukového svařování kovů závisí na třech faktorech: amplitudě svařovací hlavy snímače, použitém tlaku a době svařování. Čas svařování a tlak svařovací hlavy lze nastavit a amplituda je určena převodníkem a pákou amplitudy. Interakce mezi těmito třemi veličinami má vhodnou hodnotu. Když energie překročí příslušnou hodnotu, tavení kovu je větší a svařování je méně náchylné k deformaci. Pokud je energie malá, není snadné pevně svařit a aplikovaný tlak by neměl být příliš vysoký. Optimální tlak je 1 mm až 5 mm pod okrajem svařovací části.

Rozsah použití ultrazvukového svařovacího stroje

• Těsnění a řezání měděných trubek
• Automobilový kabelový svazek
• Svařování solárních panelů
• Svařování mědi, hliníku a dalších kovů
• Více{0}}bodové svařování katodového hliníkového pásu baterie
• Jednobodové-svaření krytu baterie a hliníkového proužku
• Svařování katodových a anodových elektrod 18650 pouzdrového článku
• Spodní část hliníkového pláště baterie je svařena hliníkovou-niklovou kompozitní páskou
• Solární svařování skleněné desky
• Svařování vícevrstvé laminace sáčků
• Svařování čtvercového motýla
• Sáček z hliníku na nikl

Funkční charakteristiky

• Plně digitální ultrazvukový systém dovezený z Německa.
• Rychlost stoupání a klesání svařovací hlavy lze nastavit a přesně ovládat.
• Dokáže přesně lokalizovat horní a spodní polohu svařované konstrukce.
• Při kolísání napětí může ultrazvukový generátor automaticky kompenzovat výstupní napětí, aby byl zajištěn stabilní výstup amplitudy svařovací hlavy.
• Přesná regulace energie může zajistit stabilitu každého svařování a snížit vliv vnějších faktorů.
• Zařízení svařovací hlavy využívá automatické sledování frekvence bez ručního nastavení frekvence. Automatický-test systému bez frekvenční modulace. Po výměně nebo opravě svařovací hlavy není nutné systém znovu seřizovat (některé modely potřebují hledat rezonanční frekvenci generátoru).
• Aplikace výkonového modulu IGBT a struktura samostatně buzeného oscilačního obvodu.
• Při práci se frekvence svařovací hlavy a převodníku posouvá se změnou teploty a zatížení a svařovací stroj může automaticky vyhledávat a sledovat rezonanční frekvenci převodníku v celém rozsahu, aby bylo zajištěno, že převodník vždy pracuje v rezonančním stavu, zajišťuje efektivní provoz zařízení a činí svařování stabilnější a spolehlivější.
• Svařovací režimy s různými svařovacími režimy, jako je energie a inteligentní čas, se mohou přizpůsobit různým požadavkům svařovacího procesu a dosáhnout lepšího svařovacího efektu.
• Amplitudu 1%-100% lze nastavit v časovém úseku 0-100ms, což je vhodnější pro různé svařovací procesy.
• Přizpůsobitelná cloudová služba. Inteligentní ochranný stroj a upozornění na poruchu.
• Systém napěťové ochrany (rozsah napájecího napětí je 215 V ~ 238 V); Výstupní výkon a pracovní frekvence tohoto stroje nebudou během periody automatického konstantního napětí ovlivněny;
• systém ochrany proti přetížení; (3) nadproudová ochrana; (4) automatická kompenzace pro nestabilní frekvenci napájení; (5) zpětná vazba signálu ochrany proti přetížení při svařování.
• Všechny měřicí přístroje na zařízení používají metrické jednotky.
• Dotyková obrazovka pro{0}}mužské{1}}výměnné zařízení a intuitivní rozhraní pro ovládání grafů.
• Lze zkontrolovat více než 100 záznamů svařování.

Technické parametry

Parametry zařízení

Patentový certifikát

ISO 9001

Certifikát CE
